La distribución de un taller mecánico debe reducir cruces, movimientos innecesarios y esperas. No existe un plano universal: dos locales con la misma superficie pueden necesitar soluciones distintas según accesos, columnas, servicios, vehículos y equipos.
Antes de dibujar bahías, representa el recorrido completo: entrada, recepción, inspección, espera, reparación, control, entrega y salida. Añade el movimiento de técnicos, clientes, repuestos, residuos y proveedores.
Áreas de un taller mecánico

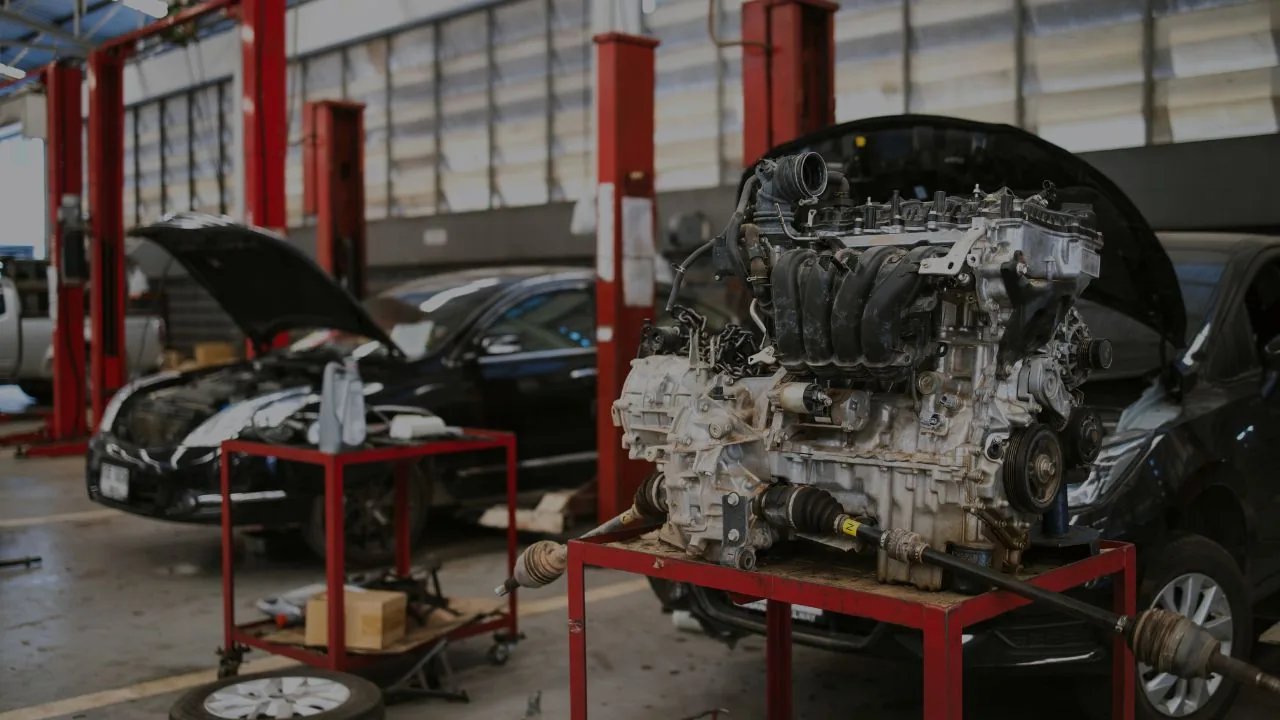

| Zona | Función | Relación importante |
|---|---|---|
| Recepción | Ingreso, datos, inspección y autorización. | Visible desde el acceso sin invadir bahías. |
| Espera y estacionamiento | Vehículos pendientes o terminados. | Separados de rutas peatonales y trabajo activo. |
| Bahías | Diagnóstico, mantenimiento y reparación. | Acceso a herramientas y circulación controlada. |
| Almacén | Repuestos, consumibles y equipos. | Cerca del uso, protegido del tránsito. |
| Servicios especiales | Soldadura, neumáticos, lavado o pintura. | Aislamiento según ruido, emisiones, calor o presión. |
| Residuos | Almacenamiento temporal y recolección. | Acceso controlado sin cruzar atención al cliente. |
Mapa de flujos antes del plano
Dibuja con colores distintos vehículos, peatones, repuestos y residuos. Marca cada cruce. La orientación oficial de HSE sobre transporte dentro del lugar de trabajo recomienda representar movimientos para detectar dónde interactúan personas y vehículos.
Cuando sea posible, evita reversas largas, separa clientes de zonas productivas y conserva una salida clara. Un vehículo inmovilizado no debe bloquear otro trabajo, la recolección de residuos ni una evacuación.
Dimensiones y separaciones
No copies una medida sin conocer el equipo y la normativa local. Usa las dimensiones del vehículo más grande atendido, puertas abiertas, equipos, recorrido del técnico y zonas de exclusión indicadas por fabricantes. Para elevadores confirma cimentación, altura, anclajes, brazos y espacio superior.
Comprueba el plano con plantillas a escala y simula tareas: retirar una transmisión, mover un carro, abrir un capó, evacuar una persona o recoger un residuo. El espacio útil es el que permite ejecutar esas acciones, no sólo estacionar el vehículo.
Ejemplo para un taller pequeño
En un local compacto conviene una recepción mínima junto al acceso, una zona breve de inspección, dos bahías flexibles, almacenamiento vertical protegido y un punto de residuos separado. Las herramientas móviles pueden compartirse si tienen ubicación fija. No conviertas pasillos ni el entorno del tablero eléctrico en almacén.
Ejemplo para un taller mediano
Con mayor volumen, separa diagnóstico rápido, reparaciones largas y trabajos especializados. Añade estacionamiento por estado —pendiente, en proceso y terminado— para evitar mover vehículos buscando espacio. Ubica repuestos frecuentes cerca de las bahías y mantén los de baja rotación en almacenamiento secundario.
Zonas que requieren tratamiento especial
- Soldadura: separación de inflamables, control de chispas y ventilación.
- Neumáticos: espacio para manipulación y trayectoria segura de inflado.
- Baterías: acceso restringido, ventilación y contención según tecnología.
- Pintura: instalación diseñada técnicamente; no una esquina cerrada con plástico.
- Residuos: recipientes identificados y recolección sin atravesar zonas públicas.
Relaciona estas zonas con el mapa de riesgos y la guía de gestión ambiental.
Errores de distribución frecuentes
- Diseñar alrededor de fotografías y no del proceso.
- Usar toda la superficie para bahías y olvidar circulación.
- Mezclar clientes, vehículos y técnicos en el mismo recorrido.
- Colocar equipos sin mantenimiento ni acceso de emergencia.
- Guardar piezas, neumáticos o residuos en rutas de salida.
- No reservar crecimiento ni cambios de especialidad.
Checklist para evaluar el plano
- El vehículo puede entrar, maniobrar y salir con cruces mínimos.
- Clientes y proveedores no atraviesan trabajo activo.
- Cada equipo dispone de separaciones del fabricante.
- Repuestos y herramientas frecuentes están cerca de su uso.
- Trabajos incompatibles están aislados.
- Residuos, tableros y salidas permanecen accesibles.
- El plano coincide con el sistema diario de organización.
Cómo pasar del croquis a una prueba real
Imprime el plano a escala y representa vehículos, carros, puertas abiertas, elevadores y zonas de exclusión con piezas móviles. Recorre sobre el dibujo una jornada: recepción, diagnóstico, espera de repuesto, reparación, control y entrega. Marca cada vez que un vehículo debe moverse para permitir otro trabajo.
Después prueba el recorrido físicamente con cinta removible, siempre que hacerlo no introduzca riesgos. Comprueba visibilidad desde recepción, radios de giro, acceso del servicio de emergencia y distancia para mantener equipos. Registra los supuestos utilizados; si cambia el vehículo de referencia o el elevador, revisa el plano.
Instalaciones que condicionan la distribución
Electricidad, aire comprimido, extracción, drenaje, iluminación, agua y datos no deben añadirse al final. Un punto mal ubicado crea mangueras y extensiones cruzando pasillos. Define consumo, mantenimiento, aislamiento y crecimiento con profesionales competentes.
Distribución para crecer sin reorganizar todo
Reserva capacidad para un equipo probable, no para una expansión imaginaria. Usa almacenamiento modular y evita fijar muebles donde podrían impedir una segunda ruta. Documenta qué zonas pueden cambiar de función y cuáles están limitadas por cimentación, ventilación o normativa.
Cómo diseñar la distribución de un taller mecánico paso a paso
- Dibuja el perímetro: registra columnas, puertas, desniveles, instalaciones fijas y altura libre.
- Cuenta los movimientos: sigue un vehículo desde la recepción hasta la entrega e identifica cruces, retrocesos y esperas.
- Asigna áreas: separa recepción, diagnóstico, reparación, repuestos, residuos, estacionamiento y control final.
- Dimensiona por operación: considera puertas abiertas, equipos desplegados, circulación de personas y evacuación; no sólo la huella del automóvil.
- Prueba el plano: marca el suelo temporalmente y simula jornadas de distinta carga antes de construir o mover instalaciones.
Medidas para la distribución de un taller automotriz
No existe una medida universal para cada bahía. El espacio depende del vehículo más grande atendido, el tipo de elevador, la apertura necesaria, los equipos móviles y las separaciones exigidas localmente. Por eso, las dimensiones deben validarse con las fichas de los equipos, un profesional competente y la normativa del país.
Para estimar el área útil, suma la zona ocupada por el vehículo, el espacio de trabajo alrededor, las rutas de circulación y las áreas auxiliares. Después agrega capacidad para vehículos que esperan autorización, repuestos o entrega. Una bahía libre no compensa un estacionamiento interno descontrolado.
Plano de un taller mecánico: qué debe mostrar
Un plano operativo debe identificar accesos, sentido de circulación, bahías, elevadores, bancos de trabajo, almacenamiento, residuos, equipos contra incendios, salidas y puntos de suministro. También debe diferenciar recorridos de clientes, técnicos, vehículos y repuestos. Esa lectura permite descubrir conflictos que un dibujo decorativo no muestra.
Usa una leyenda sencilla y versiones separadas cuando el plano se sature: una para flujo, otra para instalaciones y otra para seguridad. Relaciona el resultado con el mapa de riesgos del taller y revísalo cada vez que cambies servicios, equipos o volumen.
Preguntas frecuentes
¿Cuántos metros necesita un taller?
No existe una cifra universal. Depende de vehículos, servicios, equipos, circulación, estacionamiento y requisitos locales. Calcula por tareas y comprueba separaciones de fabricantes.
¿Conviene colocar más bahías?
Sólo si existe capacidad de personal y flujo. Una bahía adicional puede empeorar la operación si elimina espera, circulación o control.
¿Dónde colocar la recepción?
Cerca del acceso del cliente y con control visual razonable, pero fuera de trayectorias de vehículos, ruido y exposición de datos.
